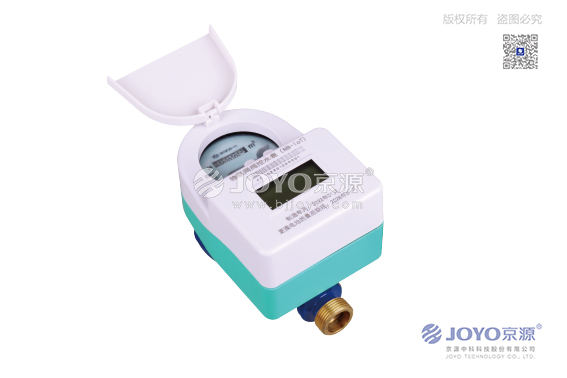

物聯網閥控水表(NB-IoT)

NB-IoT物聯網閥控水表 JYYC-15-KN~25-KN

物聯網水表(NB-IOT)應用了NB_IOT窄帶蜂窩技術。不同于傳統的遠傳抄表系統,企業無需自行組網,水表直接接入公網,每個水表都作爲一個終端獨立工作,安裝維護簡單、工作運行可靠。一般DN15~25爲一體型,DN32以上爲分體型,由基表和傳輸終端構成

産品類别:産品中心 産品類型:水表 傳輸方式:NB-Iot無線
在線咨詢

一、産品概述

物聯網水表(NB-IOT)應用了NB_IOT窄帶蜂窩技術。不同于傳統的遠傳抄表系統,企業無需自行組網,水表直接接入公網,每個水表都作爲一個終端獨立工作,安裝維護簡單、工作運行可靠。一般DN15~25爲一體型,DN32以上爲分體型,由基表和傳輸終端構成。

二、功能特點

1.         NB-IoT傳輸:通過移動運營NB-IoT網絡進行傳輸

2.         紅外通訊:外界可通過紅外接口與水表近端通訊

3.         數據定時上傳:到達設定的時間,自動上傳數據。

4.         雙向通訊:與軟件平台雙向通訊

5.         LED指示燈:具有工作狀态和無線狀态指示燈,水表狀态一目了然

6.         表端觸發上線:在表端通過磁控或觸摸方式可讓水表上線并上傳數據

7.   閥控功能:閥控水表端帶有閥門,可實現遠程控閥


三、技術參數

公稱口徑mm 8 15 20 25 32~300
常用流量(Q3)m³/h 1 2.5 4 6.3 具體參數見所選基表對應的機械水表參數
量程比(Q3/Q1 160/200 80/100/125/160
Q2/Q1 1.6
溫度等級 T30 T30(冷水)、T90(熱水)

壓力等級

MAP10

壓力損失等級

△p63

流動剖面敏感度等級

U0/D0 U10/D5

氣候與機械環境等級

B級 (室内)O級(室外)

電磁環境條件

E1

防護等級

IP68

傳輸參數




工作頻段 B3/B5/B8
發射功率 23dBm
接收靈敏度 -129dBm
靜态電流 ≤15uA
接收電流 ≤60mA
發射電流 ≤500mA


四、外形尺寸

DN15~DN25

公稱口徑 類型 長度 寬度 高度 連接螺紋 接管螺紋
DN (mm) mm
8 純淨水閥控 165 105 115 G3/4B R1/2
15 磁阻非閥 85 151
無磁非閥 89 132
閥控 95 135
20 磁阻非閥 195 85 154 G1B R3/4
無磁非閥 89 135
閥控 95 135
25 磁阻非閥 225 85 157 G1 1/4B R1
無磁非閥 89 138
閥控 95 135


DN32~DN300


1.  水表安裝尺寸見基表對應的機械水表尺寸
