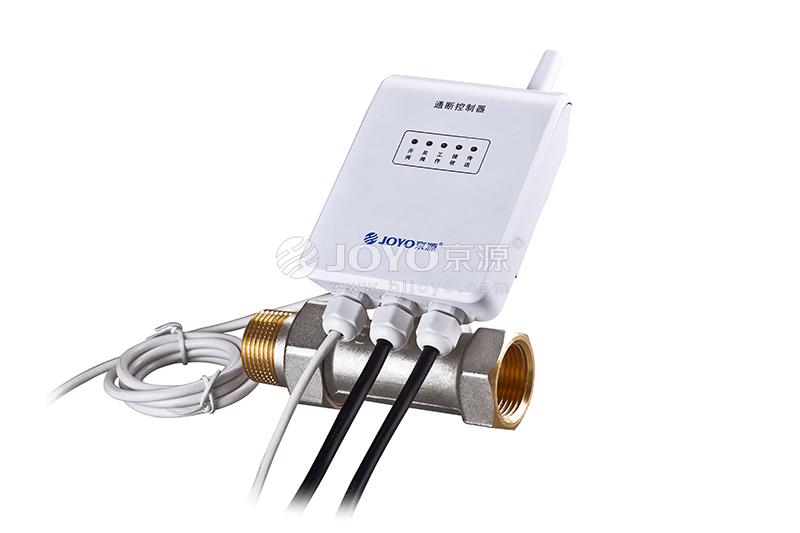

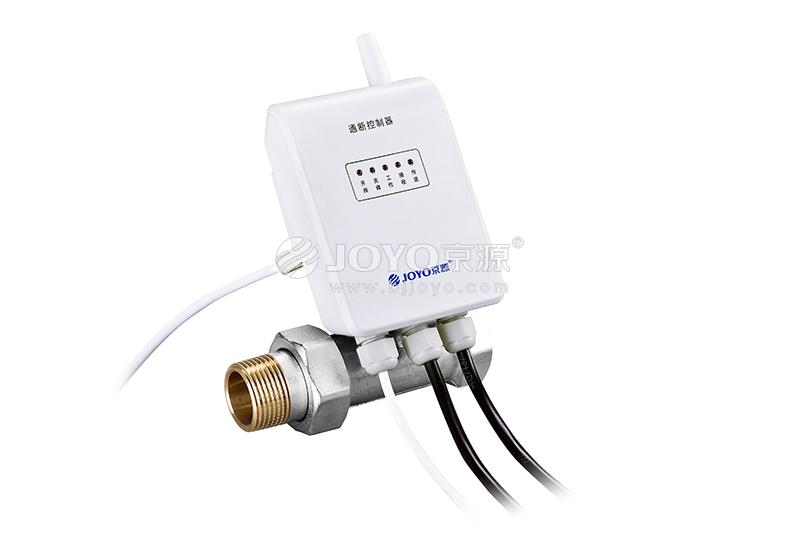

一、概述：

供暖閥門控制：接收室溫控制器的室溫及設定值等信息及命令，執行閥門控制命令，控制供暖閥門的開關，達到調節控制室内溫度的目的；

數據通訊：多通訊接口和通訊方式，下行與室溫控制器實時交換數據及命令，上行與采集計算器實時交換數據與命令，執行上級系統指令；

狀态指示：指示燈直觀指示閥門狀态、工作狀态、通訊狀态及故障狀态等信息；

數據存儲：實時記錄存儲用戶供暖相關信息及曆史數據，包括閥門狀态、閥門開關時間、室内溫度、設定溫度、閥門累計開啓時間、分攤熱量、故障記錄等；可存儲二年以上的運行數據，掉電存儲時間大于10年；

統一校時：管理系統可通過采集計算器統一對通斷控制器校準時鍾；

閥門狀态掉電保持：當系統斷電時，閥門保持自動開啓狀态，保障用戶供熱。

遠程控制：系統可遠程命令控制閥門打開或關閉，利于管理；

産品符合技術标準：

JG/T 379 《通斷時間面積法熱計量裝置技術條件》

Q/FSJYS 0002-2013 《通斷時間面積法熱計量裝置》

二、産品特點：

l 狀态指示直觀：無人機交互界面，無需人爲幹預，狀态指示清晰直觀；

l 多種通訊方式：支持多種通訊方式

與室溫控制器：無線通訊方式

與采集計算器（可選）：M_bus總線、RS485總線、無線LORA

與手持機：紅外通訊接口

l 通訊保護：通訊異常狀态保護，系統運行安全，确保供暖質量；

l 海量數據存儲：實時記錄存儲用戶供暖相關信息及曆史數據，可存儲二年以上的用戶供熱運行數據；

l 高可靠性：控制閥門及其執行器使用壽命大于10萬次，穩定可靠；

l 閥門接口：采用靈活結構設計，可根據用戶需要配接不同閥門；

l 安全供電：采用DC24V電源供電，功率＜5W，運行安全、節能；

l 遠程監控：管理系統平台遠程集中統一管理，實時監控用戶供熱運行狀态，提高供熱管理水平。

三、技術參數：

1.  時鍾誤差：≤5s/d

2. 工作電源：DC24V/50Hz

3. 工作電流：工作電流＜120mA，待機電流＜1mA

4. 工作介質溫度：（4~90）℃

5. 工作壓力：≤1.0MPa

6. 閥門使用壽命：開關次數＞10萬次

7. 無線數據通訊：

工作頻率：475MHz     占用帶寬：≤200kHz

發射功率：≤50Mw     接收靈敏度：-100dBm

通訊速率：2400bps     通訊距離：視距情況下＞500m

8. M_bus（或RS485）通訊：

通訊協議：CJ/T 188-2004 《戶用計量儀表數據傳輸技術條件》

通訊波特率：2400 bps

9. 無線LORA通訊：ISM 頻段，載波頻率（470～510）MHz

10. 數據存儲：存儲 ＞2年的供熱運行數據，掉電保存時間＞10年

11. 工作環境條件：環境溫度：（-10~55）℃；相對濕度：＜80%RH

12. 防護等級：IP67

13. 斷電開閥（可設置）

産品功能表

二、安裝尺寸

通斷控制器尺寸：長×寬×厚（mm）：80×80×75

控制閥尺寸：DN25：長×寬×高（mm）：75×40×75，螺紋：RP3/4
